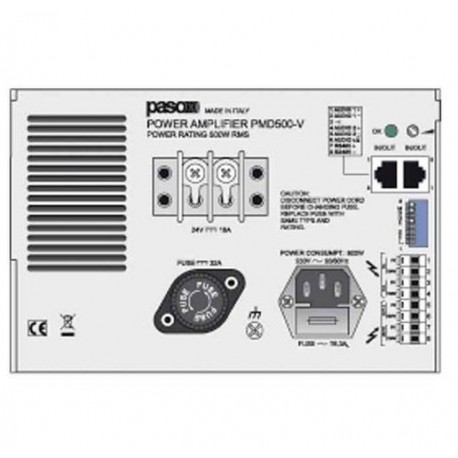

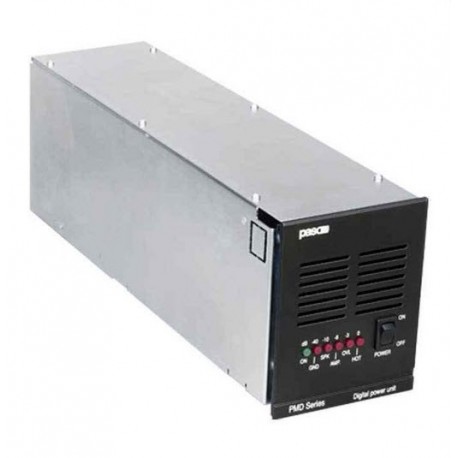

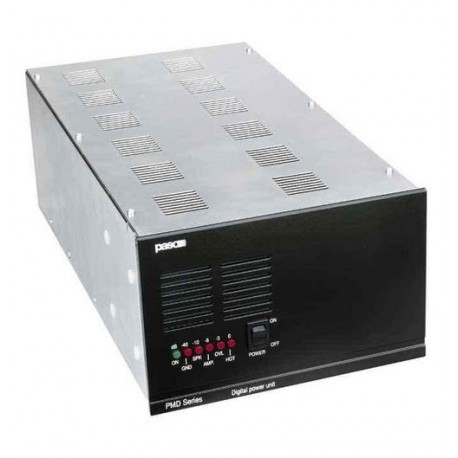

Amplificator modular EN 54-16 Paso PMD500-V

Modular EN 54-16 amplificator Paso PMD500-V

• Amplificatoare 500 W EN 54-16 clasa D
• Unitate miniaturizată pentru a introduce până la 4 amplificatoare într-o cutie PMS2001
• Certificatul EN 54-16 nr. 0068-CPR-082/2013

Proiectarea atentă și alegerea componentelor hi-tech foarte fiabile au dus la crearea acestei game de amplificatoare de clasa D, cu o dimensiune extrem de compactă și un consum redus de energie. Fiecare are propria sa carte de diagnosticare pentru testarea funcționării corecte și verificarea solidității liniei de difuzoare și un circuit de ieșire dublă cu comenzi separate (A și B) pentru crearea de sisteme care redundanță linie; dacă este detectat un scurtcircuit pe una dintre cele două ieșiri, această linie este deconectată automat pentru a permite funcționarea corectă a celeilalte. Aceste amplificatoare modulare necesită un card PMS2001 pentru montarea pe un suport de 19 €. Amplificatoarele PMD, conectate direct la regulatorul CR8506-V cu ajutorul unui cablu ecranat CAT5, pot fi utilizate pentru a crea zone de mare putere. Este posibil să conectați până la 16 unități PMD în cascada la fiecare din cele șase linii de ieșire (zone) ale CR8506-V. Este posibil să configurați un amplificator din fiecare grup ca unitate de rezervă. Faptul că fiecare amplificator este alimentat independent face ca sistemul să fie extrem de fiabil și în conformitate cu standardele de siguranță.

CARACTERISTICI FUNCȚIONALE

Caracteristici generale
• Funcționarea pe 230 VAC și 24 VCC
• Sunt posibile atât funcționarea de sine stătătoare, cât și telecomanda
• priză dublă de intrare RJ45 (pentru conectarea mai multor amplificatoare în paralel)
• Două intrări audio
• LED-uri de pe panoul frontal care indică nivelul de ieșire sau starea operațională a amplificatorului
• Răcirea forțată a ventilatorului cu un circuit electronic de control și protecție
• Bloc terminal de ieșire de tip baionet amovibil

Controale locale sau prin comunicare în serie
• Controlul volumului de ieșire
• Selectarea intrării amplificatorului
• Activarea filtrului cu tăietură redusă

Diagnostice
• Diagnosticarea principalelor funcții ale amplificatorului
• Verificarea și măsurarea impedanței liniei de difuzoare (A și B)
• Verificarea și excluderea liniilor de difuzoare de scurtcircuit
• Verificarea conexiunilor la pământ (GND FAULT)

DISPOZITIVE DE PROTECȚIE

Pe lângă protecția convențională sub formă de siguranțe, aceste amplificatoare au dispozitive de protecție electronică și întrerupătoare cu resetare automată, protejându-le de posibilul risc de deteriorare din cauza supraîncărcărilor.

LED-urile din fața frontală au o funcție dublă ca VU Meter (în condiții normale) și pentru a indica tipurile de defecțiuni detectate de cardul de control.

Putere garantata (W): 500
Raspuns in frecventa (Hz): 90-19000
Sensibilitate (dB): 85
Dimensiune (mm): 202 x 133 x 395
Greutate (kg): 14,8
Unitate vinzare: buc
